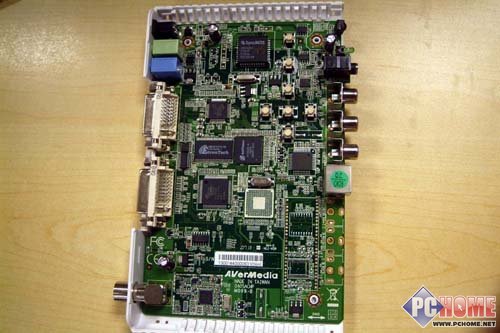

电视盒的芯片部份也是最值得关心的部份,我们拆开外壳来简单看一下圓剛 DVI Box 7-PIP的内部。
![]() |
可以看到,一些主要的处理芯片都被集中在PCB板中央,下方的AVerMedia Made In Taiwan的字样也在PCB上清晰看到。采用了符合RoHS的产品制作,整体配置显得还是有些紧凑。
![]() |

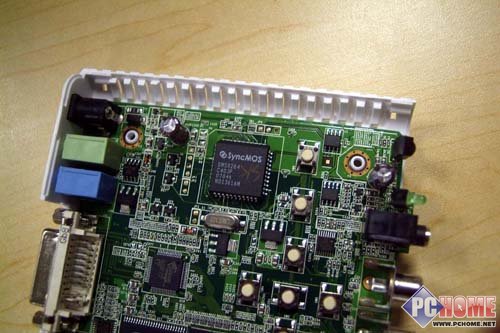

在功能按键旁边的是一块Syncmos芯片,这块是来自深圳响拇指电子的芯片,主要负责处理按键信息。
![]() |
Etron tech(钰创)记忆体被植入 Silicon Image大厂入住

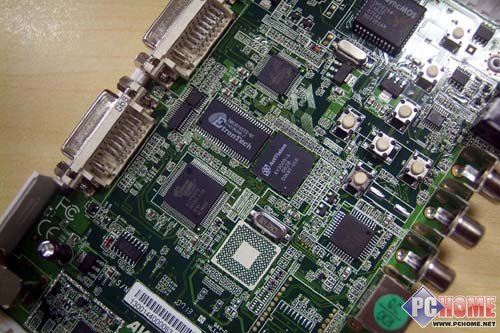

中央芯片包括ActVision AV 3005-A,这款芯片是由台湾禾毅科技所研发的,是一款NTSC/PAL Video Decoder产品,负责专门处理2D与NTSC/PAL影像系统,也具备了对输入信号的处理能力。在3005-A的右侧是来自Etron Tech(钰创)的SDRAM记忆芯片,作用可能是为7-PIP的暂停功能做缓冲之用。位居Etron Tech下方的是一颗Silicon Iamge的芯片,这块芯片作用也很简单,主要是转DVI讯号,并将处理的信号输出之用,并且根据7-PIP具备PIP透明子母画面功能来看,这快芯片也附有中心传输。
